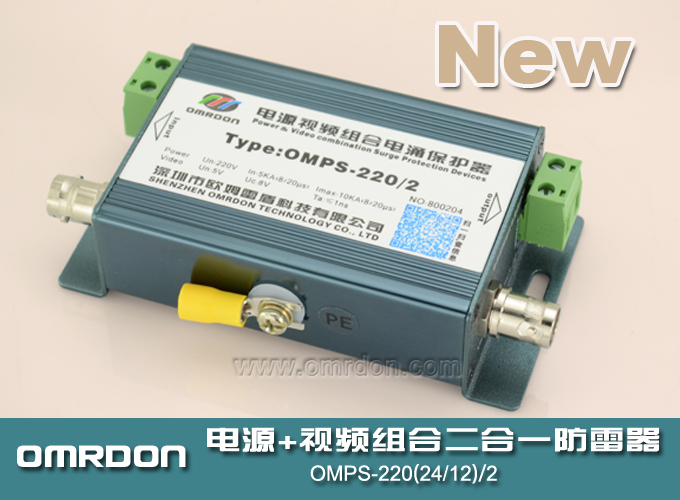

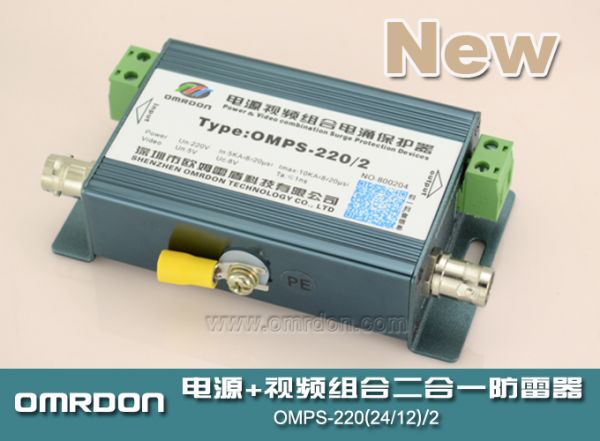

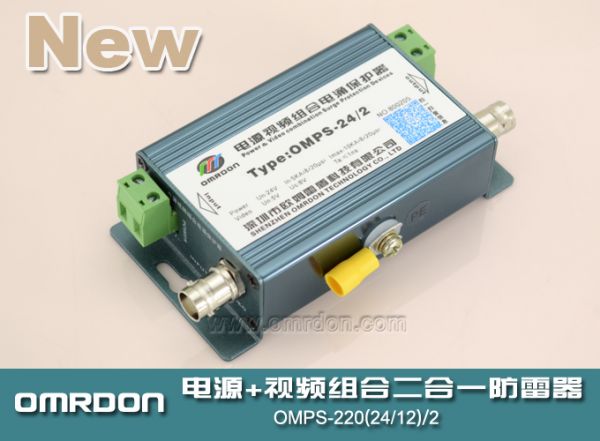

模擬攝像機二合一防雷器（視頻二合一防雷器、二合一電涌保護器、二合一浪涌保護器、二合一避雷器）-

產品介紹：

歐姆雷盾（OMRDON）CCTV安防監控系統模擬攝像機二合一防雷器（又稱：二合一電涌保護器、二合一浪涌保護器、二合一避雷器）是依據IEC和GB標準設計，適用于不帶云臺控制的模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）電涌保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻線路實施電涌保護，可充分保護最新技術的監控設備。

功能特點：

1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；

2、電源、視頻防雷二合一設計理念，不占空間，適用于不帶云臺控制的監控模擬攝像機的防雷保護；

3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；

4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；

5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

6、二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。

技術指標：

名稱	模擬攝像機視頻二合一防雷器
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
型號	OMPS-12/2		OMPS-24/2		OMPS-220/2
類型	電源	視頻	電源	視頻	電源	視頻
標稱工作電壓Un	12V	5V	24V	5V	220V	5V
最大持續運行電壓Uc	18V	8V	36V	8V	320V	8V
標稱負載電流IL	5A	2A	5A	2A	5A	2A
標稱放電電流(8/20μS) In	5kA
最大放電電流(8/20μS) Imax	10kA
電壓保護水平(In下) Up	≤36V (8/20μs)	≤18V x-x(1.2/50μs)	≤75V (8/20μs)	≤18V x-x(1.2/50μs)	≤900V (8/20μs)	≤18V x-x(1.2/50μs)
響應時間Ta	≤25ns	≤1ns	≤25ns	≤1ns	≤25ns	≤1ns
傳輸速率Vs	-	20M bps	-	20M bps	-	20M bps
插入損耗Ae	-	≤0.5db	-	≤0.5db	-	≤0.5db
接口類型	接線端子	BNC	接線端子	BNC	接線端子	BNC
安裝接線規格	2.5mm2	-	2.5mm2	-	2.5mm2	-
失效指示	綠色:正常熄滅:失效	--	綠色:正常熄滅:失效	--	綠色:正常熄滅:失效	--
過載故障模式	SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
溫度范圍	-40℃…+85℃
安裝方式	墻面固定或水平固定（放置）
外形尺寸	110mmx57mmx27mm
外殼材料	鋁合金
外殼保護等級	IP20
測試標準	GB18802.1 GB/T 18802.21
