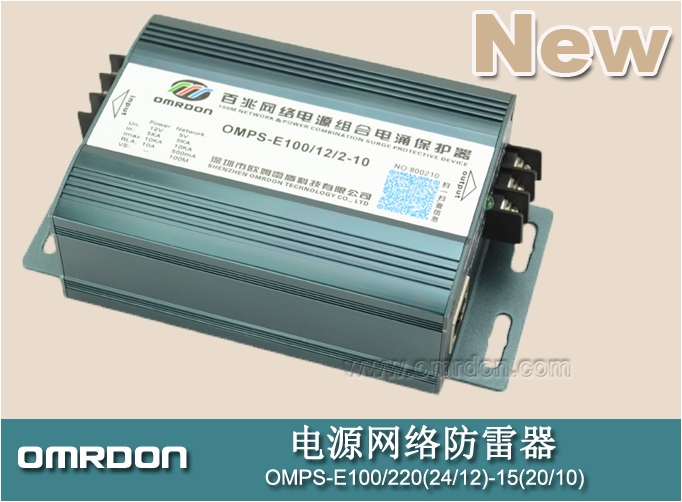

10 KA 百兆電源網絡組合型防雷器-
歐姆雷盾（OMRDON）百兆電源網絡防雷器 （又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和100M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。電源網絡組合電涌保護器
| 名稱 | 10 KA 百兆電源網絡組合型防雷器 | |||||
| SPD類別 | 復合型SPD | |||||
| SPD功能 | 具有限壓、限流功能 | |||||
| 型號 | OMPS-E100/12/2-10 | OMPS-E100/24/2-10 | OMPS-E100/220/2-10 | |||
| 類型 | 電源 | 網絡 | 電源 | 網絡 | 電源 | 網絡 |
| 標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
| 最大持續運行電壓Uc | 18V | 8V | 36V | 8V | 320V | 8V |
| 標稱放電電流(8/20μS) In | 5kA | 5KA | 5KA | 5KA | 5KA | 5KA |
| 最大放電電流(8/20μS) Imax | 10kA | 10KA | 10KA | 10KA | 10KA | 10KA |
| 電壓保護水平(In下) Up | ≤36V | ≤15V | ≤75V | ≤15V | ≤900V | ≤15V |
| (8/20μs) | x-x(1.2/50μs) | (8/20μs) | x-x(1.2/50μs) | (8/20μs) | x-x(1.2/50μs) | |
| 響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
| 傳輸速率Vs | - | 100M bps | - | 100M bps | - | 100M bps |
| 插入損耗Ae | - | ≤0.2db | - | ≤0.2db | - | ≤0.2db |
| 接口類型 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 |
| 安裝接線規格 | 2.5mm2 | - | 2.5mm2 | - | 2.5mm2 | - |
| 失效指示 | 綠色:正常 | -- | 綠色:正常 | -- | 綠色:正常 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
| 溫度范圍 | -40℃…+85℃ | |||||
| 安裝方式 | 墻面固定或水平固定（放置） | |||||
| 外形尺寸 | 134mmx76mmx41mm | |||||
| 外殼材料 | 鋁合金 | |||||
| 外殼保護等級 | IP20 | |||||
| 測試標準 | GB18802.1 GB/T 18802.21 | |||||
1.最大通流容量：15KA(8/20μS),電源線路采用兩級復合平衡最安全線路,交流可以 不分零/火線,零/火線隨便接(直流需分正負極）,差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。
2.網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保
護，殘壓低，使用壽命長；
3.能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
4.采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;
5.電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
6.電源端子采用E型端子，符合震動試驗要求，震動試驗不脫線，避免了插拔式端子會脫線的弊端。安裝方便。
百兆防雷器產品尺寸
